有载调压变比测不准？这几个坑现场一踩一个准

有载调压变压器的变比测试，说难不难，说简单也不简单。普通变压器测变比，接线、加压、读数，一气呵成。有载调压的活儿，数据经常不稳定，测一次一个数，重复测三遍三个结果。现场人员头疼，报告也不好写。到底为啥容易不稳定？今天把常见原因捋一遍，顺便说说怎么规避。

分接开关的机械结构是头号不稳定因素。有载调压开关内部有切换机构，主触头和过渡触头交替动作，靠弹簧储能驱动。这个机械系统用久了，触头磨损、弹簧疲劳、机构卡涩，都会让触头接触电阻变大。接触电阻一变，回路阻抗就变了，测出来的变比跟着飘。特别是老旧的变压器，分接开关可能几年没检修，触头氧化层厚得很，电阻时大时小，数据能稳定才怪。所以测变比之前，最好确认一下分接开关最近有没有检修过，触头状态怎么样。如果开关本身就有问题，测出来的数据反映的是开关故障，不是变压器绕组问题。

切换过程中测数据，这是现场最容易犯的错。有载调压开关切换档位的时候，过渡电阻会串入回路，这时候的回路状态是不正常的。如果测试仪在切换过程中采了样，读到的电压波形是畸变的，变比算出来自然不对。正确的做法是，切换到位后，等个几秒钟，让开关彻底稳定下来再测。有些测试仪有自动延时功能，切换后自动等3到5秒再采样，这个设计挺贴心。手动操作的话，自己得记着，别急匆匆按完切换就测。

过渡电阻本身也是个变量。有载开关的过渡电阻，设计值一般是固定的，比如几欧姆。但电阻用久了会老化，阻值漂移。如果过渡电阻已经偏离设计值，切换过程中电压分配就不对，测出来的变比数据会系统性偏移。更隐蔽的是，过渡电阻接触不良，切换时产生电弧，电压波形毛刺多，测试仪的采样算法如果抗干扰能力不强，就会被毛刺带偏。所以数据不稳定的时候，不妨怀疑一下过渡电阻，用示波器看看切换过程的波形，有没有异常的尖峰。

绕组连接方式的影响，有载调压变压器比普通变压器更复杂。普通变压器，Yyn0、Yd11这些连接组别，变比关系固定。有载调压的，绕组抽头多，不同档位下的有效匝数变化不是线性的，特别是正负调压范围的变压器，中间档位和两边档位的变比变化规律不一样。测试仪如果档位设置不对，或者操作人员没搞清变压器的调压范围，输入的额定变比基准就错了，测出来的误差百分比自然离谱。所以测之前，铭牌参数要看仔细，调压范围、额定档位、各档位的理论变比，最好提前算一遍，心里有个谱。

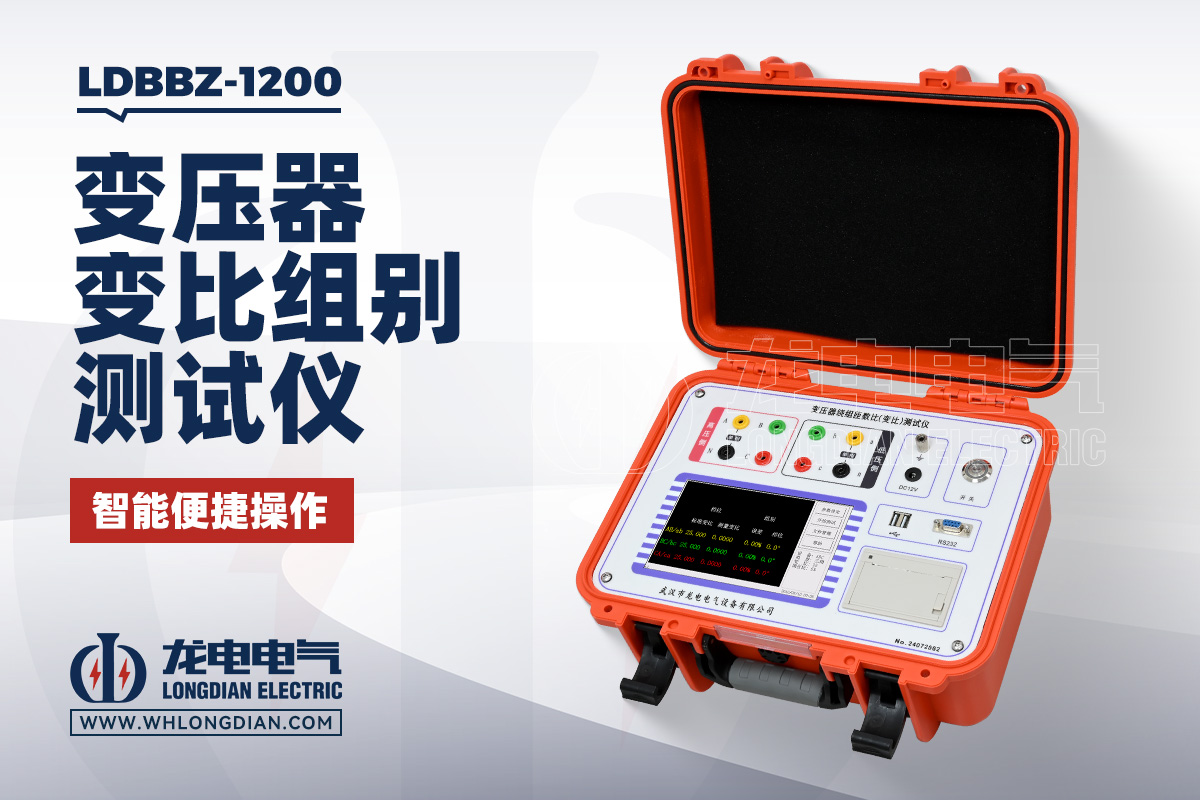

测试电流的选择也有讲究。变比测试仪一般输出低压交流信号，电流太小，信号弱，抗干扰差；电流太大，铁芯饱和，励磁电流畸变，也会影响变比测量。有载调压变压器因为绕组抽头多，某些档位下绕组的有效匝数少，阻抗低，同样的测试电流在这些档位上更容易饱和。所以测试电流最好根据档位调整，或者选一台电流输出范围宽的测试仪，自动匹配不同档位的阻抗特性。开云kaiyun登录入口生产的LDBBZ-1200变压器变比测试仪，输出电流可以从几十毫安到几安可调，针对不同容量的变压器、不同档位，都能找到合适的测试电流点，避免饱和和欠激励的问题。

接线方式也得注意。有载调压变压器的高压侧和低压侧，引出线比较多，特别是三绕组的，接线容易搞混。相序错了，组别就错了，变比数据看起来"不稳定"，其实是接线错误导致的系统性错误。另外，测试线夹要夹紧，接触不良会引入接触电阻，而且接触电阻不稳定，数据就会跳。现场最好用带鳄鱼夹的专用测试线，夹持力够，氧化层能刺破。临时用普通线夹，夹不紧，测出来的数据像心电图一样上下波动。

剩磁和铁芯状态，对有载调压变压器的影响比普通变压器更微妙。因为分接开关切换档位的时候，铁芯的磁化状态会变化，如果上一次测试后铁芯有剩磁，下一次测试的励磁特性就变了。虽然变比测试不像励磁特性测试那样对剩磁敏感，但在精确测量时，剩磁还是可能带来千分之几的误差。对于要求高的场合，测试前做一次退磁，或者让变压器空载运行一段时间，把剩磁消掉，数据会更稳定。

测试环境也不能完全忽略。现场电磁干扰大，电焊机、变频器、大功率电机都在运行，测试仪采到的信号里混了干扰，数据就会跳。特别是数字化测试仪，采样频率高，高频干扰容易被采进去。好的测试仪有硬件滤波和数字滤波双重抗干扰设计。LDBBZ-1200在这方面做了优化，工频锁相采样，抗干扰能力比早期的测试仪强不少。但即便如此，测试时还是尽量避开强干扰源，或者选在晚上、设备停机的时候测，环境安静，数据更稳。

说到底，有载调压变比测试不稳定，原因往往是多方面的。开关机械状态、切换时机、过渡电阻、接线方式、测试电流、铁芯状态、环境干扰，哪个环节出问题，数据都会飘。排查的时候讲究个由简到繁，先检查接线和档位设置，再确认开关状态，最后怀疑设备本身。用对测试仪能省不少事，像LDBBZ-1200这种功能比较全的变比测试仪，支持有载调压全档位自动测试，档位切换后自动延时采样，数据稳定了才记录。还能测组别、相位差、匝数比，一台机器把变压器常规电气试验的项目覆盖了大半。

最后提醒一句，数据不稳定的时候，别急着下结论说变压器有问题。先排除测试方法和外部因素，确认是设备本体缺陷，再出报告。有载调压变压器价值高，误停误修代价大。测试数据是决策的依据，数据准了，决策才靠谱。
