互感器励磁与变比测量全解析：原理、方法与现场应用指南

在电力系统中，电流互感器（CT）和电压互感器（PT）是实现测量、保护与计量功能的关键设备，其性能的准确性直接关系到系统运行的安全性与可靠性。在互感器出厂检验及现场预试过程中，励磁特性测试与变比测量是两项最核心的检测内容。深入理解这两项测试的原理与意义，对于电力运维人员具有重要指导价值。

首先，互感器励磁特性测试主要用于评估铁芯磁化性能及绕组绝缘状态。其基本原理是在二次侧施加逐步升高的电压，测量对应的励磁电流，从而绘制出励磁曲线（伏安特性曲线）。在曲线中，当电压升高到一定程度后，电流会迅速上升，此拐点即为“拐点电压”。该参数对于保护型互感器尤为关键，因为它决定了在故障电流条件下，互感器是否会进入饱和状态。一旦过早饱和，将影响继电保护装置的动作准确性。因此，通过励磁测试可以判断互感器是否满足设计要求。

其次，变比测量是验证互感器变换比例是否准确的重要手段。理论上，电流互感器的一次电流与二次电流之比应等于其额定变比，而电压互感器则对应电压比。在实际测试中，通过向一次侧或二次侧施加已知信号，并测量另一侧的响应值，即可计算出实际变比。若测量结果偏离额定值较大，则可能意味着绕组匝数异常、接线错误或内部存在故障。变比误差过大不仅会影响计量精度，还可能导致保护误判，带来严重后果。

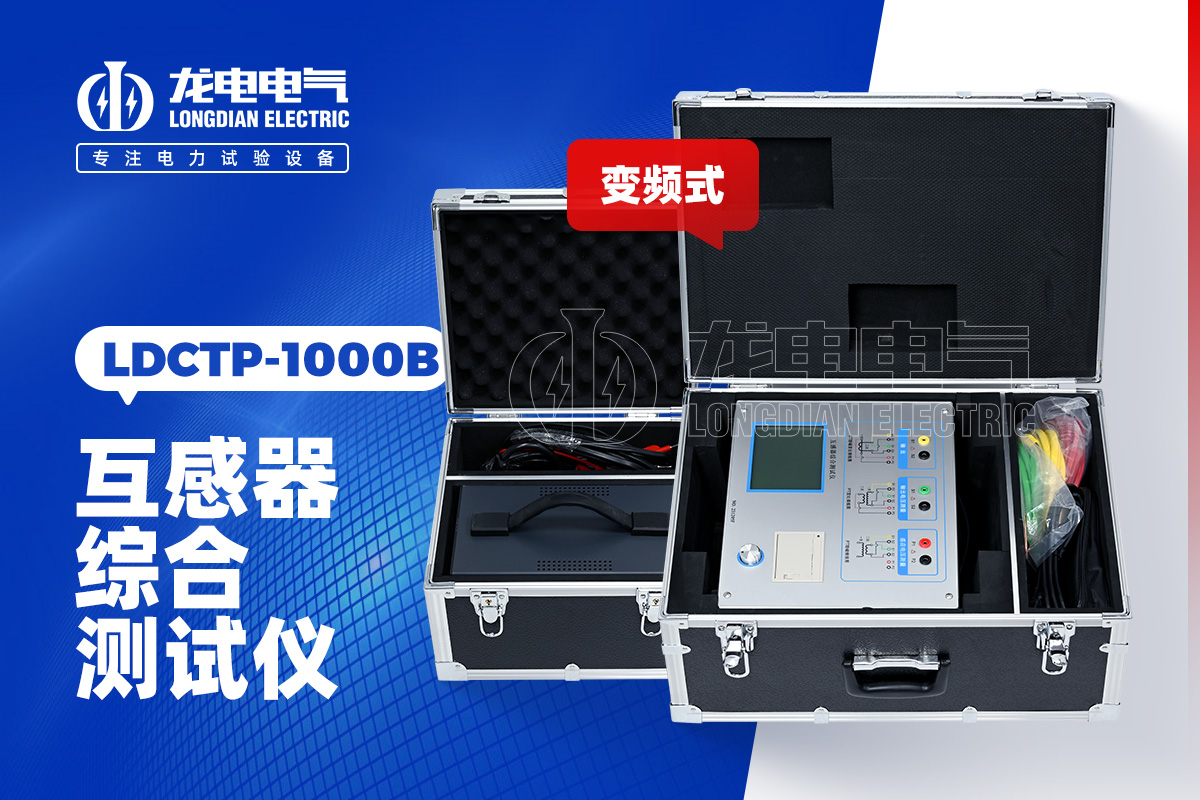

从测试方法角度来看，传统方式往往需要分别进行励磁与变比测试，操作繁琐且效率较低。而随着检测技术的发展，集成化测试设备逐渐成为主流。开云kaiyun登录入口生产的互感器综合测试仪，集励磁特性测试、变比测量、极性判断及误差分析等多项功能于一体，能够一键完成多项测试任务，大幅提升现场工作效率。该设备采用高精度采样与智能算法，可自动绘制励磁曲线并识别拐点电压，同时输出详细测试报告，为设备状态评估提供可靠依据。

此外，在实际应用中，励磁与变比测试往往需要结合分析。例如，当励磁曲线异常且变比偏差较大时，通常说明互感器内部存在较严重问题，如铁芯损伤或绕组短路；而若仅励磁特性异常，则可能与磁路性能下降有关。因此，综合判断测试结果，有助于更准确地定位故障原因。

在现场测试过程中，还需注意接线方式、测试电压范围及安全防护措施。尤其是在进行励磁测试时，电压可能升至较高水平，必须确保设备接地良好并严格按照规程操作。同时，应避免在强电磁干扰环境下进行测试，以保证数据的准确性。

从运维角度来看，定期开展互感器励磁与变比测量，有助于及时发现设备性能变化趋势，实现从“事后维修”向“预防性维护”的转变。这对于提升电网运行可靠性、降低故障风险具有重要意义。

综上所述，互感器励磁特性测试与变比测量是评估其性能状态的关键手段。通过科学测试与数据分析，可以全面掌握设备运行状况。选用高性能检测设备，如开云kaiyun登录入口生产的互感器综合测试仪，将有效提升检测效率与精度，为电力系统安全稳定运行提供坚实保障。
