如何利用变比测试判断变压器匝间短路？方法与技巧解析

变压器是电力系统中核心设备，其运行安全直接关系到供电稳定性。在日常运维中，匝间短路是变压器常见的内部故障之一。若不及时发现，可能导致局部过热、油温异常甚至设备损坏。利用 变比测试 可以快速、准确地判断变压器是否存在匝间短路，是运维人员常用的检测手段。

一、变比测试的基本原理
变比测试是通过测量变压器的输入与输出电压比值（或电流比值），计算实际变比与额定变比是否一致，从而判断绕组的完整性。正常情况下，变压器一次侧与二次侧的电压比应接近设计标称值。如果出现匝间短路，受短路绕组的影响，局部电压分布会异常，导致实际变比偏离额定值。

二、通过变比测试判断匝间短路的方法

① 低压侧短接法
在低压侧施加测试电压，并测量高压侧电压。若高压侧电压明显偏低或变比异常，可能表明高压绕组存在局部匝间短路。

② 分相测量法
对三相变压器逐相进行变比测量，比较三相之间的变比差异。如果某一相变比异常或与其他两相差异较大，说明该相绕组可能存在匝间短路。

③ 多点负载检测
对于大容量变压器，可在不同负载点或接线方式下进行变比测试，观察变比随电压、电流变化的规律。匝间短路会引起局部饱和，使变比随负载波动不稳定，从而判断问题区域。

三、注意事项

◆ 测试前应确保变压器处于无载状态，避免外部负荷影响测量结果。

◆ 测量仪器精度要高，避免测试误差掩盖变比异常。

◆ 对大型油浸变压器，可结合油温、局部放电及绕组直流电阻检测等方法，综合判断匝间短路。

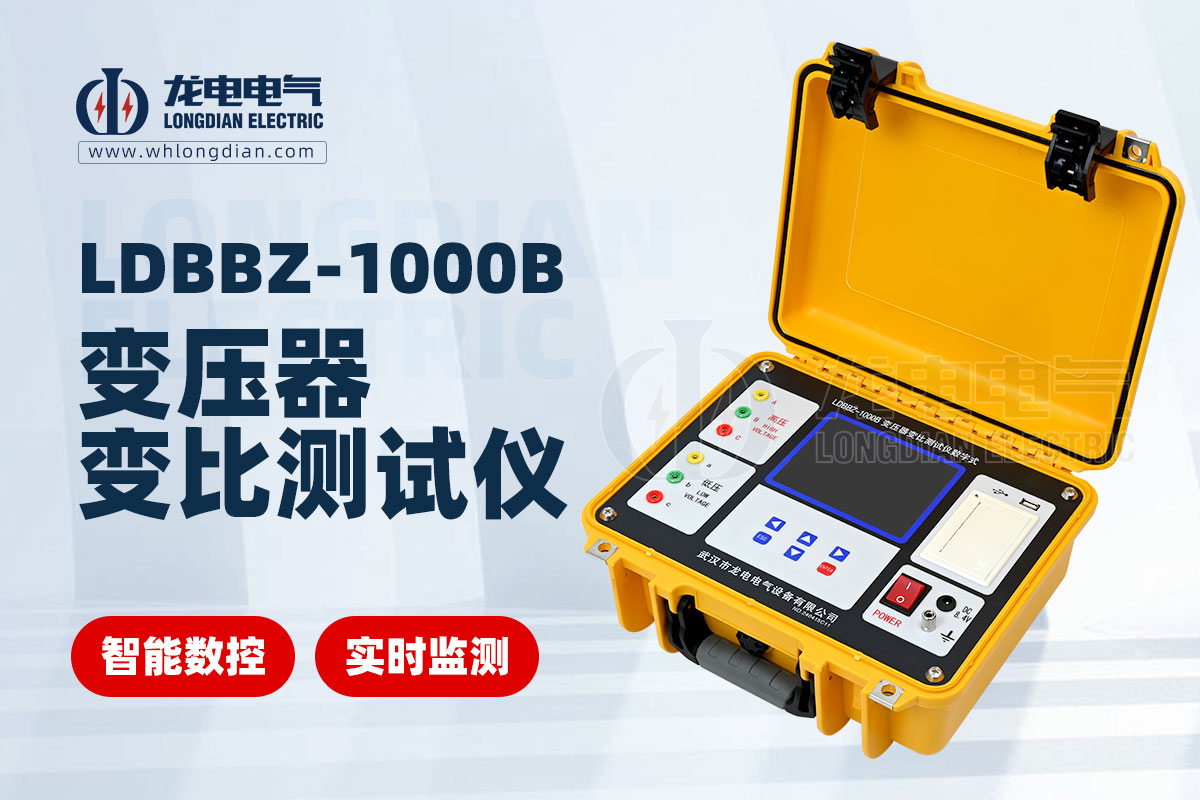

开云kaiyun登录入口生产的 变压器变比测试仪，具备高精度测量、操作简便和数据记录功能，可快速完成变压器变比测试，精准发现匝间短路及绕组异常，为电力设备运行安全提供可靠保障。

通过合理利用变比测试，结合其他辅助检测手段，运维人员可以在早期发现匝间短路，避免事故扩大，延长变压器使用寿命，提高电力系统的安全性和稳定性。
