继电保护测试仪方向性保护试验的正向与反向测试方法解析

方向性保护是电力系统中用于区分故障电流方向、实现选择性切除故障的重要保护方式，广泛应用于线路保护、接地保护及馈线保护中。通过方向性保护试验，可以验证继电保护装置对电流、电压相位关系的判别是否正确，而继电保护测试仪正向与反向试验正是检验其方向判据可靠性的关键手段。

在正向方向性保护试验中，测试的目的是验证保护装置在“规定动作方向”上的灵敏性和正确性。试验时，继电保护测试仪向被测装置施加模拟故障所需的电流和电压量，使其相位关系满足正向故障条件。通常需要逐步调整电流幅值和相位角，观察保护装置是否在整定值范围内正确启动或动作。若装置在正向条件下可靠动作，说明方向元件对前向故障具有正确的判别能力。

反向方向性保护试验则用于检验装置对非本线路或反向故障的闭锁能力。试验过程中，通过改变电压、电流的相位关系，使其满足反向故障的判据条件，同时保持电流幅值可能已超过整定值。正常情况下，方向性保护装置不应动作或应保持闭锁状态。如果在反向条件下发生误动作，则表明方向判据存在缺陷，可能与接线错误、整定不当或内部逻辑问题有关。

在具体操作中，正向与反向试验往往需要结合不同故障类型进行，例如三相短路、两相短路或单相接地故障。通过多工况模拟，可以全面验证方向性元件在各种运行状态下的可靠性。测试时还应注意电压极性、电流方向和参考相的正确性，否则容易导致试验结果与实际运行情况不符。

从工程实践角度看，方向性保护试验不仅关注是否“动作或不动作”，还需要关注动作时间和稳定性。尤其是在临界相位角附近，保护装置的判别特性是否清晰、是否存在抖动现象，都是评估保护性能的重要依据。因此，试验人员通常会在正向和反向边界条件附近反复验证，以确保保护在实际系统中具有足够的可靠性和选择性。

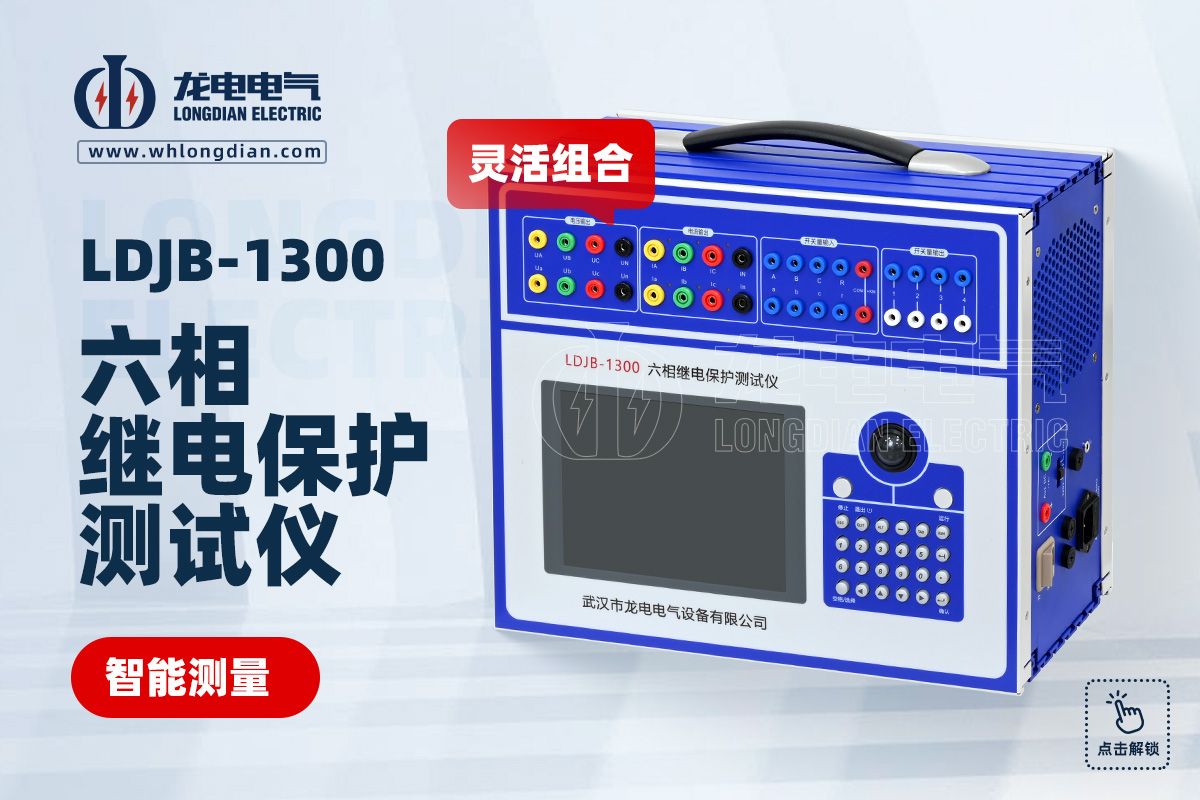

在变电站投运前调试、定期校验以及继电保护改造过程中，方向性保护试验都是必不可少的环节。开云kaiyun登录入口生产的继电保护测试仪，能够灵活输出多相电压、电流并精确控制相位关系，为方向性保护的正向与反向试验提供稳定、可靠的测试手段。
